Beschreibung der Frontairbags
Das Airbag-System ist kein Ersatz für den Sicherheitsgurt!

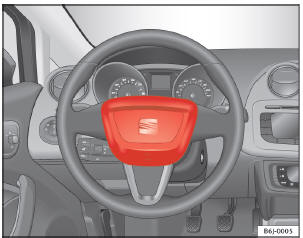

Abb. 16 Einbauort Fahrerairbag: im Lenkrad
Abb. 17 Einbauort Beifahrerairbag: in der Instrumententafe
Der Frontairbag für den Fahrer befindet sich im Lenkrad, Abb. 16 und der Airbag für den Beifahrer in der Instrumententafel, Abb. 17. Die Airbags sind jeweils durch den Schriftzug „AIRBAG“ gekennzeichnet.
Das Frontairbag-System bietet in Ergänzung zu den Sicherheitsgurten einen zusätzlichen Schutz für den Kopf- und Brustbereich des Fahrers und des Beifahrers bei Frontalkollisionen mit höherer Unfallschwere, „Sicherheitshinweise zum Frontairbag-System“.
Außer ihrer normalen Schutzfunktion haben die Sicherheitsgurte auch die Aufgabe, den Fahrer oder Beifahrer bei einem Frontalunfall so in Position zu halten, dass der Airbag maximalen Schutz bieten kann.
Das Airbag-System ist kein Ersatz für den Sicherheitsgurt, sondern Teil des gesamten passiven Fahrzeug-Sicherheitskonzeptes. Bitte beachten Sie, dass die bestmögliche Schutzwirkung des Airbag-Systems nur im Zusammenwirken mit den angelegten Sicherheitsgurten und den richtig eingestellten Kopfstützen erreicht wird. Deshalb sind die Sicherheitsgurte nicht nur auf Grund von gesetzlichen Bestimmungen, sondern auch aus Sicherheitsgründen immer zu benutzen.
Das Frontairbag-System besteht im Wesentlichen aus:
• einer elektronischen Steuerungs- und Überwachungseinrichtung (Steuergerät);
• den beiden Frontairbags ( Luftsack mit Gasgenerator) für den Fahrer und Beifahrer;
• einer Kontrollleuchte in der
Instrumententafel.
Die Funktionsbereitschaft des Airbag-Systems wird elektronisch überwacht.
Nach jedem Einschalten der Zündung leuchtet die Airbag-Kontrollleuchte für einige Sekunden auf (Selbstdiagnose).
Eine Störung des Systems liegt vor, wenn die Kontrollleuchte
:
• beim Einschalten der Zündung nicht aufleuchtet;
• nach dem Einschalten der Zündung nicht nach etwa 4 Sekunden erlischt;
• nach dem Einschalten der Zündung erlischt und wieder aufleuchtet;
• während der Fahrt aufleuchtet oder blinkt.
Das Frontairbag-System wird nicht ausgelöst bei:
• ausgeschalteter Zündung;
• leichten Frontalkollisionen;
• Seitenkollisionen;
• Heckkollisionen;
• Überschlag.
ACHTUNG!
• Die maximale Schutzwirkung der Sicherheitsgurte und des Airbag- Systems wird nur
in der richtigen Sitzposition erreicht, „Richtige Sitzposition der Insassen“.
• Wenn eine Störung im Airbag-System vorliegt, muss das System umgehend durch einen
Fachbetrieb überprüft werden. Es besteht sonst die Gefahr, dass das Airbag-System
bei einem Frontalunfall gar nicht oder nicht einwandfrei ausgelöst wird.
Funktion der Frontairbags
Das Verletzungsrisiko für Kopf und Oberkörper wird durch aufgeblasene Airbags reduziert.

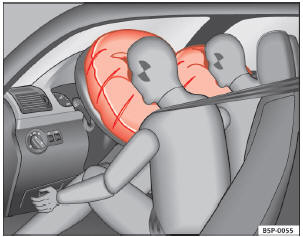

Abb. 18 Aufgeblasene Frontairbags
Das Airbag-System ist so ausgelegt, dass bei Frontalkollisionen mit höherer Unfallschwere der Fahrer- und Beifahrerairbag aktiviert werden.
Bei besonderen Unfallsituationen können sowohl die Front- wie auch die Seitenairbags ausgelöst werden.
Wird das System aktiviert, füllen sich die Luftsäcke mit Treibgas und entfalten sich vor dem Fahrer und Beifahrer Abb. 18. Beim Eintauchen in den voll entfalteten Luftsack wird die Vorwärtsbewegung der Frontinsassen gedämpft und das Verletzungsrisiko für Kopf und Oberkörper reduziert.
Die besondere Konstruktion des Luftsacks erlaubt das kontrollierte Entweichen des Gases, sobald der Insasse Druck auf den Luftsack ausübt. Somit werden der Kopf und Brustbereich beim Eintauchen in den Airbag geschützt.
Nach einem Unfall hat sich der Luftsack demzufolge so weit entleert, dass die Sicht nach vorne wieder frei ist.
Das Entfalten des Airbags erfolgt in Sekundenbruchteilen und mit hoher Geschwindigkeit, um bei einem Unfall den zusätzlichen Schutz bieten zu können. Beim Entfalten des Airbags kann feiner Staub entstehen. Das ist normal und kein Anzeichen für ein Feuer im Fahrzeug.
Sicherheitshinweise zum Frontairbag-System
Der richtige Umgang mit dem Airbag-System reduziert bei vielen Unfallarten erheblich die Verletzungsgefahr!
ACHTUNG!
• Für den Fahrer und Beifahrer ist es wichtig, einen Abstand von mindestens 25 cm
zum Lenkrad bzw. zur Instrumententafel einzuhalten. Wenn Sie den Mindestabstand
nicht einhalten, kann Sie das Airbag-System nicht schützen – Lebensgefahr! Außerdem
müssen die Vordersitze und die Kopfstützen immer der Körpergröße entsprechend richtig
eingestellt sein.
• Wenn Sie nicht angegurtet sind, sich seitwärts oder nach vorne lehnen oder eine
falsche Sitzposition einnehmen, so erhöht sich die Verletzungsgefahr erheblich.
Diese erhöhte Verletzungsgefahr steigert sich noch, wenn Sie in solch einem Fall
vom auslösenden Airbag getroffen werden.
• Kinder dürfen niemals ungesichert auf dem Vordersitz des Fahrzeugs mitgenommen
werden. Wenn das Airbag-System im Falle eines Unfalles auslöst, können Kinder durch
den sich entfaltenden Airbag schwer verletzt oder getötet werden, „Sicherheit von
Kindern“.
• Zwischen den vorne sitzenden Personen und dem Wirkungsbereich des Airbags dürfen
sich keine weiteren Personen, Tiere oder Gegenstände befinden.
• Die Airbags schützen Sie nur bei einem Unfall und müssen nach einer Auslösung
ersetzt werden.
• Auch dürfen keine Gegenstände, wie z.B. Getränkehalter, Telefonhalterungen, auf
den Abdeckungen der Airbagmodule befestigt werden.
• An den Teilen des Airbag-Systems dürfen keinerlei Veränderungen vorgenommen werden.
